Descrição

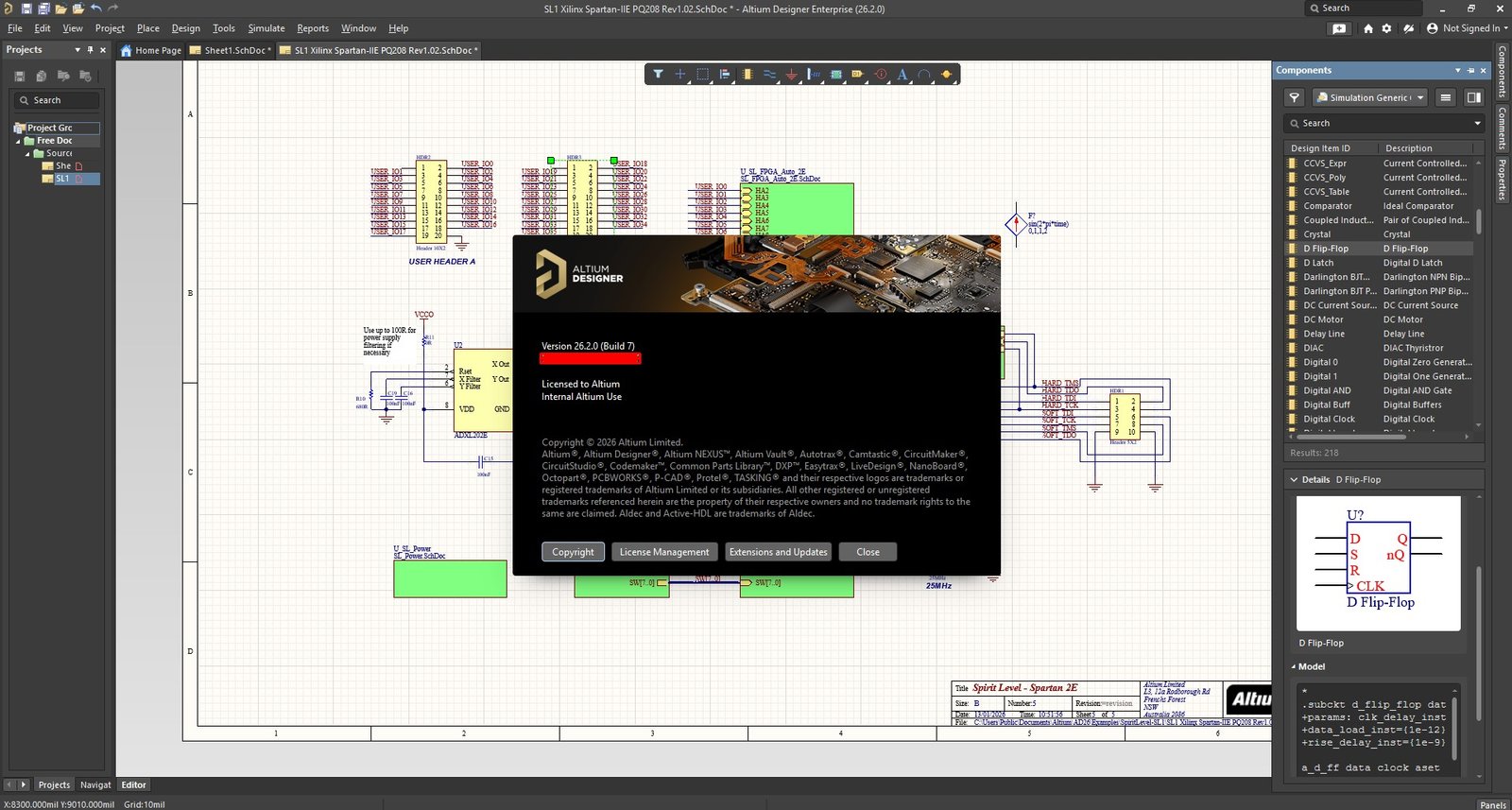

Altium designer

Altium designer é um ambiente ECAD/CAD moderno e profissional para projeto de sistemas eletrônicos e placas de circuito impresso (PCB), oferecendo um ciclo de desenvolvimento completo, desde o projeto esquemático até a preparação para fabricação, com integração esquemática, modelagem 3D, bibliotecas de componentes e ferramentas automatizadas de roteamento e análise, tornando-o uma das principais plataformas em engenharia eletrônica e de hardware.

O Altium Designer é o sistema de projeto de PCB mais utilizado entre engenheiros e projetistas eletrônicos. É um software acessível, eficiente e moderno, com uma interface de usuário unificada e um sistema de licenciamento simples e intuitivo. Seu modelo de dados unificado permite o projeto rápido e eficiente de novos produtos eletrônicos. A interface de usuário otimizada e unificada em todos os editores (UGO, Footprint, Schematic, Board, Design Documentation, etc.) aumenta a produtividade do projeto e elimina as dificuldades e erros típicos causados ​​pela transferência manual de dados entre editores.

Principais recursos do Altium Designer:

Uma plataforma unificada onde todas as etapas do projeto de dispositivos eletrônicos são realizadas.

Criação de esquemas elétricos. O Altium Designer suporta comunicação bidirecional entre o esquema e a placa de circuito impresso (PCB), garantindo uma interface de usuário e um modelo de dados consistentes em todo o processo de projeto e aumentando a eficiência.

Gerenciamento de componentes. Um modelo único para cada componente, contendo todos os componentes necessários: UGO, footprint, modelo 3D e modelos comportamentais para análise de desempenho.

Verificação do projeto. O editor de análise de sinais mistos e o editor de sinais integrados do XSPICE permitem análise CA, análise transiente, cálculo do ponto de operação, análise de sensibilidade, análise de Monte Carlo e outros tipos de análise.

Projeto de topologia, onde as ferramentas possuem uma estrutura lógica e permitem posicionar e mover objetos em diferentes modos.

Suporte para placas rígidas-flexíveis. O Altium Designer simplifica a definição e edição de regiões de camadas rígidas-flexíveis compostas por diferentes materiais e espessuras, permitindo a criação de designs rígido-flexíveis em uma única placa.

Projetando dispositivos a partir de múltiplos módulos eletrônicos. O Altium Designer permite projetar conjuntos compostos por múltiplas placas interconectadas e suporta projetos de dispositivos a partir de múltiplos módulos eletrônicos.

Roteamento interativo. Os recursos avançados do editor de PCB permitem rotear fios individuais e pares diferenciais em vários modos de posicionamento e ajustar o comprimento dos fios.

Interoperabilidade com sistemas CAD mecânicos. O mecanismo gráfico NATIVE 3D™ permite uma interação perfeita entre o projeto eletrônico e o mecânico.

O gerenciamento de dados inclui funções para bloqueio, comparação visual de alterações e revisões de documentos.

Geração de documentação de projeto e fabricação de acordo com o Sistema Unificado de Documentação de Projeto (ESKD). Os dados para produção e montagem são gerados em lotes usando arquivos de saída (Output Job files). As ferramentas de desenho permitem a geração rápida de um conjunto completo de documentação para produção e montagem.

Requisitos mínimos do sistema

Windows 11 (somente 64 bits)

4 GB de RAM

10 GB de espaço em disco rígido (Instalação + Arquivos do Usuário)

Placa gráfica (totalmente compatível com DirectX 11 ou superior), como GeForce série 600/Radeon HD série 5000/Intel HD 4600

Monitor com resolução de tela de pelo menos 1680×1050 (widescreen) ou 1600×1200 (4:3).

Adobe® Reader® (versão XI ou posterior para visualização de PDFs em 3D)

Navegador web atualizado

Microsoft Office de 32 ou 64 bits (Microsoft Excel necessário para a lista de materiais, Microsoft Access necessário para as bibliotecas de banco de dados). Mecanismo de banco de dados Microsoft Access 2016 de 64 bits (necessário para as bibliotecas de banco de dados) – incluído no Microsoft Office de 64 bits, mas não no Microsoft Office de 32 bits.
